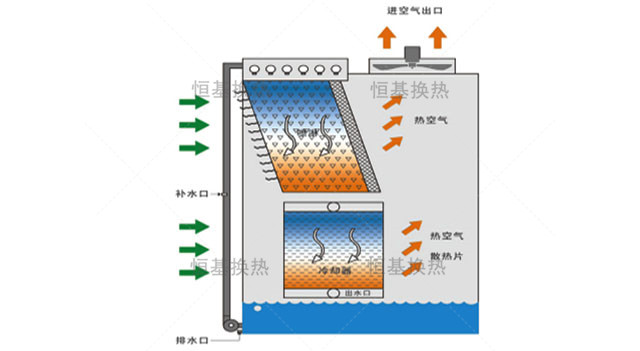

工作原理

工业流体（水、油或其他液体）在盘管中流动，盘管外壁被喷淋水包裹，流体的热量通过管壁传递，与水和空气形成饱和湿热蒸汽，热量由风机排入大气，水分被挡回水槽循环喷淋，消耗量少。喷淋水在循环的过程中通过PVC散热片降低水温，与新鲜入风形成风水纵横交叉流动，盘管主要依靠显热热传等方式，这样的运行原理的中药特点就是可能控制盘管外壁的水垢生成。

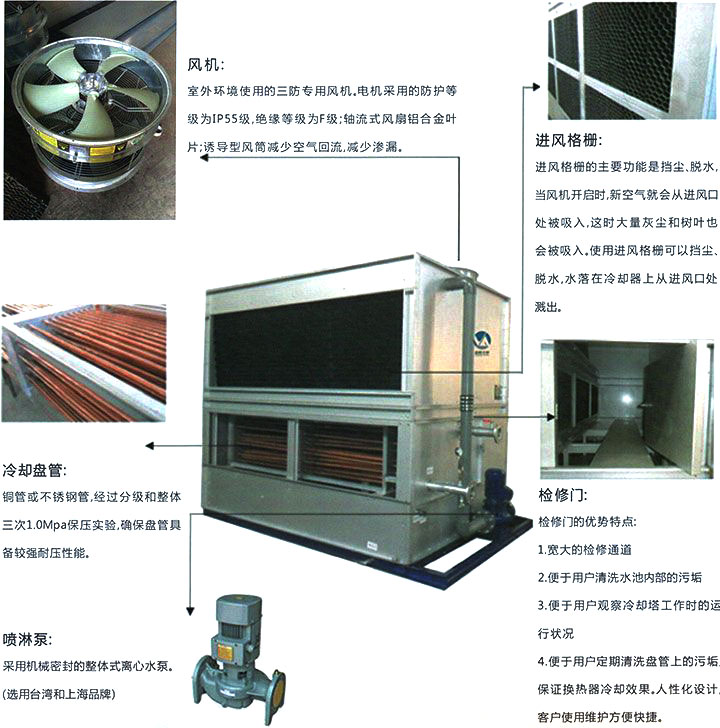

产品特点

（1）原材料
无论产品的技术含量多少，是否拥有很多专利权限，产品质量的关键还是在于原材料的定位，产品较高的性价比才是客户价值的直接表现。
（2）维护方便
巨大的塔内空间，为设备的例行检修提供变革性的便利，关键部位盘管的维修因为设备结构布置合理而容易很多，可以直接提升起来进行维修。
（3）防止结垢
传统的冷凝器（闭式冷却塔）在防止冷却盘管结垢方面，一直没有很好的办法。本产品在解决冷却盘管结垢方面是产品的一大特点。因素如下：
1、喷淋水与吸入的新空气纵横交叉流动，这样喷淋水就能够把管子外壁包裹并完全湿润，避免了在干点结合部位生成水垢。
2、较低的水温使得容易形成水垢的钙离子、镁离子等不容易附着在管壁上，避免了堆积成垢。内部空间布置里的PVC散热层用于降低水温。
3、换热方式是通过管子湿润表面的显热和吸收管壁的潜热来换热，这样的换热方式有利于防止结垢。

技术参数

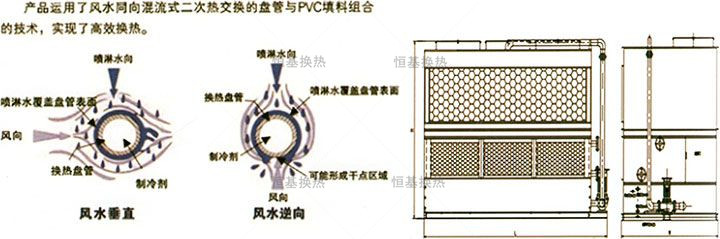

由于空气和喷淋水同向流经盘管，喷淋水能较大程度地覆盖在盘管表面，保证盘管表面完全湿润。相比风水逆向的结构，大大减少了盘管壁干点和结垢的形成。

JBH系列侧面进风塔，进风与喷淋水同向流动，双进风的形式以及散热盘管下部带散热片，较大限度防止盘管外壁结垢，而且冷却效率高，特别适用于流体高温冷却。

JBH系列闭式冷却塔标准配置表

型号	冷量 kcal/h	进出口径	喷淋泵		风机		外形尺寸长X宽义高	空机质量 Kg	运行质量 Kg
型号	冷量 kcal/h	进出口径	kw	M³/h	kw	M³/h	外形尺寸长X宽义高	空机质量 Kg	运行质量 Kg
JBH-03	48000	DN50	0.75	20	0.55×2	18000	2000×1800×2890	700	1340
JBH-04	110000	DN50	0.75	20	0.55×2	18000	2000×1800×2890	780	1380
JBH-05	150000	DN65	1.1	45	1.1×2	38000	2000×1800×2263	1200	2600
JBH-06	180000	DN65	1.1	45	1.1×2	38000	2000×1800×2263	1280	2680
JBH-07	225000	DN80	1.1	45	1.1×2	38000	2000×1800×2890	1500	3080
JBH-08	260000	DN80	1.1	45	1.1×2	38000	2000×1800×2890	1580	3180
JBH-09	300000	DN80	1.5	60	1.5×2	42420	2500×1970×2890	1660	3860
JBH-10	350000	DN80	1.5	60	1.5×2	42420	2500×1970×2890	1760	3960
JBH-12	400000	DN100	1.5	65	1.5×3	63630	3100×1970×3000	1980	4180
JBH-13	450000	DN100	1.5	65	1.5×3	63630	3100×1970×3000	2060	4260
JBH-14	500000	DN100	2.2	84	1.5×3	63630	3100×2340×3000	2400	5000
JBH-15	550000	DN100	2.2	84	1.5×3	63630	3100×2340×3000	2480	5080
JBH-17	650000	DN125	3.0	130	1.5X4	84840	3840×2340×3500	2880	6080
JBH-19	750000	DN125	3.0	130	1.5×4	84840	3840×2340×3500	3000	6200
JBH-21	900000	DN150	4.0	150	1.5×4	113160	4350×2340×3650	3280	7880
JBH-22	1000000	DN150	4.0	150	1.5×4	113160	4350×2340×3650	3360	7960
JBH24	1200000	DN200	5.5	206	2.2×4	128000	4880×2340×3670	3600	8700
JBH-25	1300000	DN200	5.5	206	2.2×4	128000	4880×2340×3670	3700	8800
JBH-26	1400000	DN200	7.5	286	3.0×4	160000	5630×2340×4070	4000	9300
JBH-27	1500000	DN200	7.5	286	3.0×4	160000	5630×2340×4070	4100	9400
JBH-28	1700000	DN200	7.5	286	3.0×4	160000	5630×2340×4070	4400	10900
JBH-30	1900000	DN250	4.0×2	360	5.5×4	316000	5330×3200×4140	4500	11000
JBH-32	2100000	DN250	4.0×2	360	5.5×4	316000	5330×3200×4140	4800	12000
JBH-34	2500000	DN300	5.5×2	446	7.5×4	348000	6000×3200×4140	5500	13600
JBH-36	2750000	DN300	5.5×2	446	7.5×4	348000	6000×3200×4140	6000	14100
JBH-38	3000000	DN300	7.5×2	572	7.5×4	348000	6200×3200×4140	8000	17000

注：技术参数随产品不断更新会有变化，恕不另行通知
可根据客户需求订购非标产品

JBH闭式冷却塔设计优势

       1、设计中添加了喷淋水冷却装置，降低了喷淋水温度；使冷却器的迎风量及迎风面积均匀，保证了换热效果。增加了蒸发潜热的效率，使得冷却塔的冷却能力增加。有效缓解了喷淋水（因水温≥50℃时）中钙镁离子在冷却管外壁沉积水垢。降低了喷淋水的噪音（喷淋水流经PVC散热器时缓慢下落降低了震动声音）。
   2、风机免维护：降低维护检修频率及劳动强度，提高系统可靠性，JBH系列闭式冷却塔采用直联式轴流风机，防潮电机与叶轮直联后，整体固定在风筒内，无皮带老化、松弛、轴承寿命限制等问题，能确保风机的工作能力长期不降低，且工作可靠、寿命长。
   3、每台冷却塔都有自己的喷淋系统，这种设计有两种好处：一是对其进行单独维护时，可以单独停掉喷淋泵而不影响其它喷淋泵的正常工作；二是喷淋泵可以置于冷却塔底部空间内，不但能遮阳挡雨、防腐蚀、延长使用寿命，而且操作、维护方便。
   4、JBH闭式冷却塔自带控制柜一台（含温度传感器1件），置于室内（泵房内）。
   4.1 喷淋泵自动控制：喷淋泵可根据温度传感器测得的出塔水温信号自动控制喷淋泵的启动或停止，以避免不必要的电能浪费，节约能源。
   4.2 高温报警，当循环水温超出设定的高限位时，控制柜能提供声、光报警，以提醒人工对系统进行检查。
   4.3 系统防冻措施：设备排水口及吹扫口进行阀门控制，设备停机时阀门打开，残液排出机外。此部分装有人工控制系统。

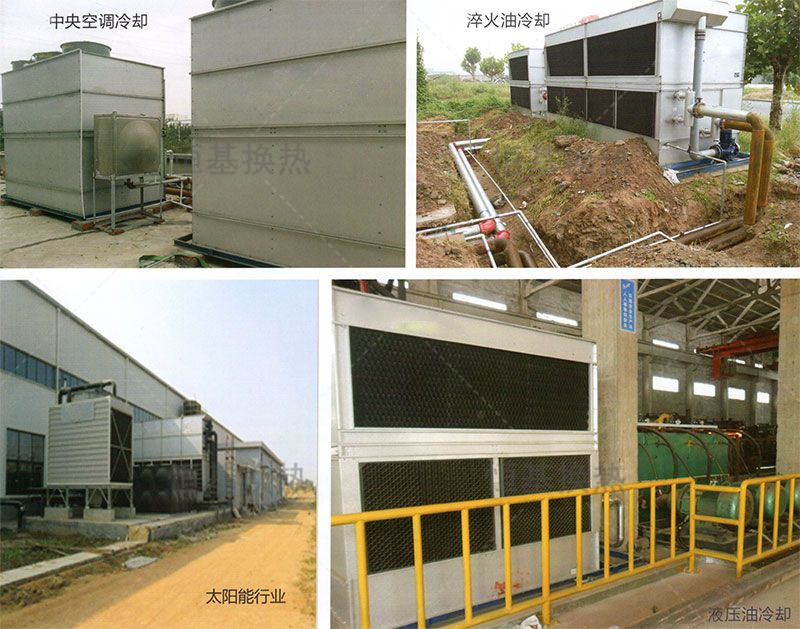

工程案例
